Cuvelage : définition, types et cadre normatif
Un sous-sol qui prend l’eau ne relève pas toujours du même traitement. Selon que l’ouvrage est soumis ou non à la pression de la nappe, le référentiel applicable change, les procédés changent, et les responsabilités aussi. Cet article pose les définitions et les distinctions qui conditionnent le choix d’une solution.
Qu'est-ce qu'un cuvelage ?
Le cuvelage désigne l’ensemble des dispositions constructives destinées à s’opposer aux venues d’eau dans les parties enterrées d’un bâtiment soumises à une pression hydrostatique. Cette pression, exercée par la nappe phréatique sur les parois et le radier, est appelée contre-pression.
Le point déterminant est là : il n’y a cuvelage que lorsqu’il y a contre-pression. Un sous-sol simplement exposé à des ruissellements ou à des remontées capillaires relève d’un traitement d’imperméabilisation courant, pas d’un cuvelage au sens réglementaire.
Cette distinction n’est pas théorique. Elle détermine le référentiel applicable, les justifications exigibles et le niveau de garantie attendu.
Cuvelage ou étanchéité : quelle différence ?
Les deux termes sont souvent employés indifféremment, à tort.
L’étanchéité est un principe : empêcher l’eau de traverser une paroi. Le cuvelage est un ouvrage : un dispositif complet, dimensionné pour résister à une pression d’eau connue, sur l’ensemble d’un volume enterré, parois et radier compris.
Un cuvelage peut d’ailleurs être obtenu par un revêtement d’étanchéité, par un revêtement d’imperméabilisation, ou par la structure elle-même. L’étanchéité est donc l’un des moyens du cuvelage, pas son synonyme.
Quand un cuvelage est-il nécessaire ?
Trois conditions doivent être réunies.
L’ouvrage comporte des locaux enterrés dont l’usage impose une absence d’eau, parkings, locaux techniques, archives, surfaces commerciales.
Le niveau des plus hautes eaux connu ou prévisible se situe au-dessus du niveau bas de ces locaux.
L’exploitation ne tolère ni venue d’eau ni humidité au-delà d’un seuil défini au marché.
La définition du niveau des plus hautes eaux relève du maître d’ouvrage. C’est une donnée d’entrée, pas une hypothèse de l’entreprise. Sur les ouvrages existants, ITS Travaux Spéciaux observe que ce niveau est fréquemment absent des pièces disponibles, ce qui impose de le reconstituer avant tout dimensionnement.
Que dit le NF DTU 14.1 ?
Le NF DTU 14.1 « Travaux de cuvelage » est le document de référence en France. Il a été révisé et homologué en octobre 2020, remplaçant l’ancienne norme NF P 11-221 de mai 2000.
Il s’applique aux ouvrages de bâtiment et fixe trois éléments : les conditions dans lesquelles un cuvelage s’impose, les familles de procédés admissibles, et les dispositions de mise en œuvre associées à chacune.
Il définit également le niveau de service attendu du local protégé, qui n’est pas systématiquement l’absence totale d’humidité. Ce point mérite d’être arbitré en amont, car il conditionne le choix du procédé et le coût.
Quels sont les trois types de cuvelage ?
Le NF DTU 14.1 distingue trois familles.
L’étanchéité est assurée par le béton lui-même, à condition que sa formulation, son épaisseur et la maîtrise de l’ouverture des fissures le permettent. Les points singuliers, reprises de bétonnage, joints de parois moulées, traversées, font l’objet d’un traitement spécifique. Cette solution relève principalement du neuf.
Le cuvelage à structure relativement étanche.
Le cuvelage avec revêtement d'imperméabilisation.

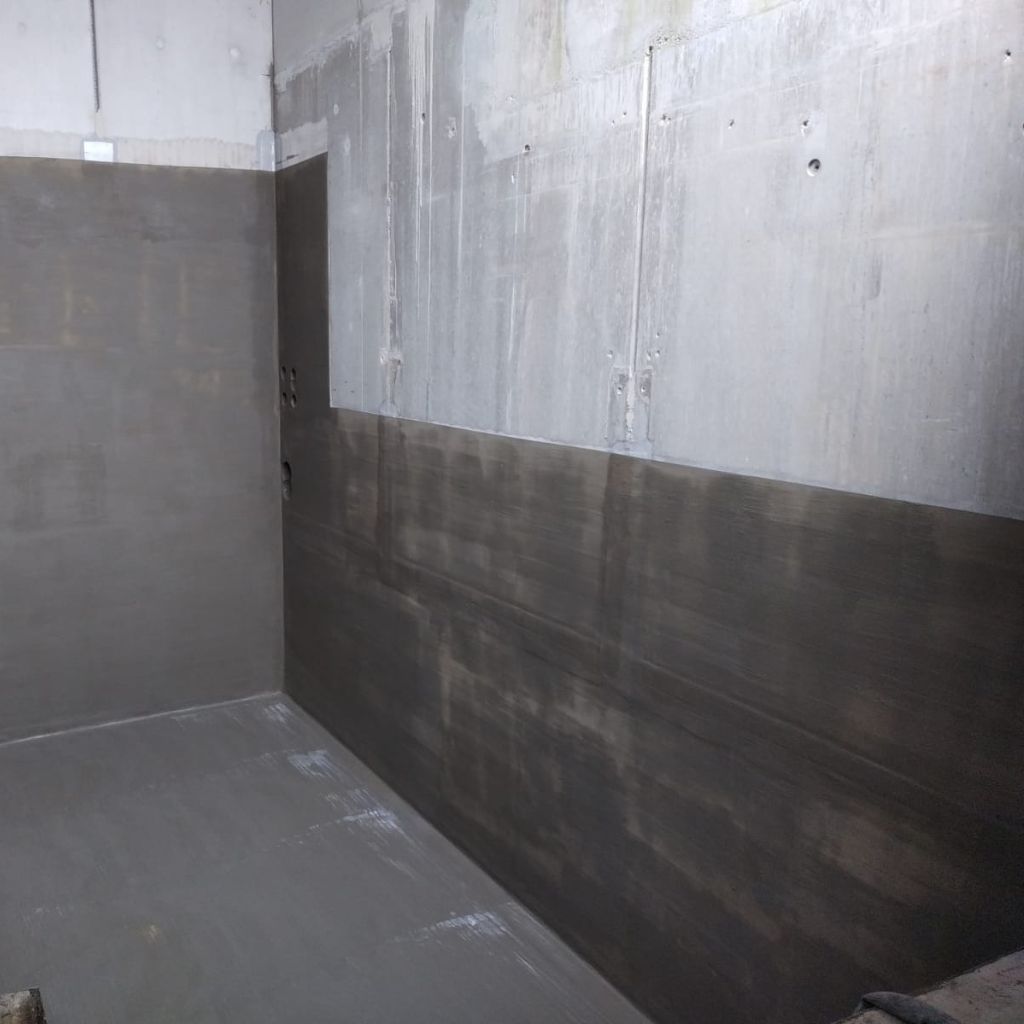

Un revêtement rigide, généralement à base de mortiers hydrauliques, est appliqué en adhérence sur le parement intérieur. Il résiste à la contre-pression par son adhérence au support. Sa réussite dépend entièrement de la préparation du support et du traitement des points singuliers.
Un écran continu et indépendant s’oppose au passage de l’eau. La structure n’assure alors que la reprise des efforts mécaniques. Cette famille est la plus contraignante à mettre en œuvre sur un ouvrage en exploitation.
Le cuvelage avec revêtement d'étanchéité.
Cuvelage ou fascicule 74 : quel référentiel s'applique ?
C’est la confusion la plus fréquente, et elle a des conséquences contractuelles.
Le NF DTU 14.1 traite des locaux enterrés à protéger de l’eau extérieure. Le fascicule 74 du CCTG, dans sa version approuvée par arrêté du 7 octobre 2021, traite de la construction des réservoirs en béton et de la réhabilitation des réservoirs en béton ou en maçonnerie. Autrement dit, d’ouvrages destinés à contenir un liquide.
L’un empêche l’eau d’entrer, l’autre l’empêche de sortir. Les sollicitations, les procédés et les justifications diffèrent en conséquence. Le fascicule 74 s’appuie notamment sur le fascicule 65 pour l’exécution et sur la norme NF EN 1992-3 pour le dimensionnement, et il exige des justifications par preuves pour les procédés d’imperméabilisation et d’étanchéité.
Un même ouvrage peut relever des deux référentiels sur des parties distinctes. Une station de pompage enterrée comporte à la fois des locaux à protéger et des bâches à étancher. La qualification correcte de chaque partie conditionne la recevabilité du marché.
Sur les ouvrages de stockage, le sujet est traité dans nos pages consacrées à l’étanchéité des réservoirs.
Comment choisir entre les procédés ?
Quatre paramètres pèsent davantage que le prix au mètre carré.
La hauteur de contre-pression. Elle détermine la sollicitation et écarte d’emblée certaines solutions.
L’accessibilité des parements. Sur un ouvrage existant en exploitation, l’intervention par l’extérieur est rarement possible. Le choix se restreint alors aux traitements par l’intérieur.
L’état du support. Un béton carbonaté, fissuré ou pollué ne reçoit pas un revêtement adhérent sans préparation préalable, parfois lourde.
Les contraintes d’exploitation. Phasage, délais de séchage, coactivité, remise en service. Ce sont souvent elles, et non la technique, qui déterminent la solution retenue.
Sur ouvrage existant, ces paramètres ne se déduisent pas des plans. Ils s’établissent par un diagnostic préalable, qui identifie l’origine réelle des venues d’eau. Une infiltration ponctuelle par un point singulier n’appelle pas le même traitement qu’une remontée généralisée par le radier.
Comment vérifie-t-on l'étanchéité d'un cuvelage ?
Les contrôles portent sur trois moments.
Avant travaux, le diagnostic établit l’origine des venues d’eau, l’état du support et le niveau de la nappe à retenir.
Pendant l’exécution, les contrôles portent sur la préparation du support, l’adhérence du revêtement, son épaisseur et la continuité de l’écran. Sur les revêtements formant membrane, la recherche de défauts s’effectue par contrôle électrique du parement.
Après travaux, la mise en eau ou l’observation en période de nappe haute constitue la vérification finale. Sur les procédés adhérents, la résistance à la contre-pression fait l’objet d’essais spécifiques préalables à l’agrément du procédé.
En résumé
Le cuvelage se définit par la contre-pression, pas par la présence d’eau. Le NF DTU 14.1 encadre les ouvrages de bâtiment, le fascicule 74 les ouvrages de stockage. Trois familles de procédés existent, et leur choix se joue sur la hauteur d’eau, l’accessibilité, l’état du support et les contraintes d’exploitation.
Sur un ouvrage existant, la qualification de la pathologie précède toujours le choix du procédé. C’est cette étape qui détermine si le problème relève d’un traitement ponctuel des points singuliers ou d’un cuvelage complet.
Pour les aspects opérationnels, la conduite d’une opération de cuvelage sur ouvrage existant est détaillée dans notre page dédiée. Les désordres associés sont traités dans notre page consacrée aux infiltrations en sous-sol.
Questions fréquentes
Le cuvelage est-il obligatoire ?
Il n’est pas obligatoire en soi. Il devient nécessaire dès lors que des locaux enterrés destinés à un usage incompatible avec la présence d’eau sont situés sous le niveau des plus hautes eaux.
Un cuvelage peut-il être réalisé par l'intérieur ?

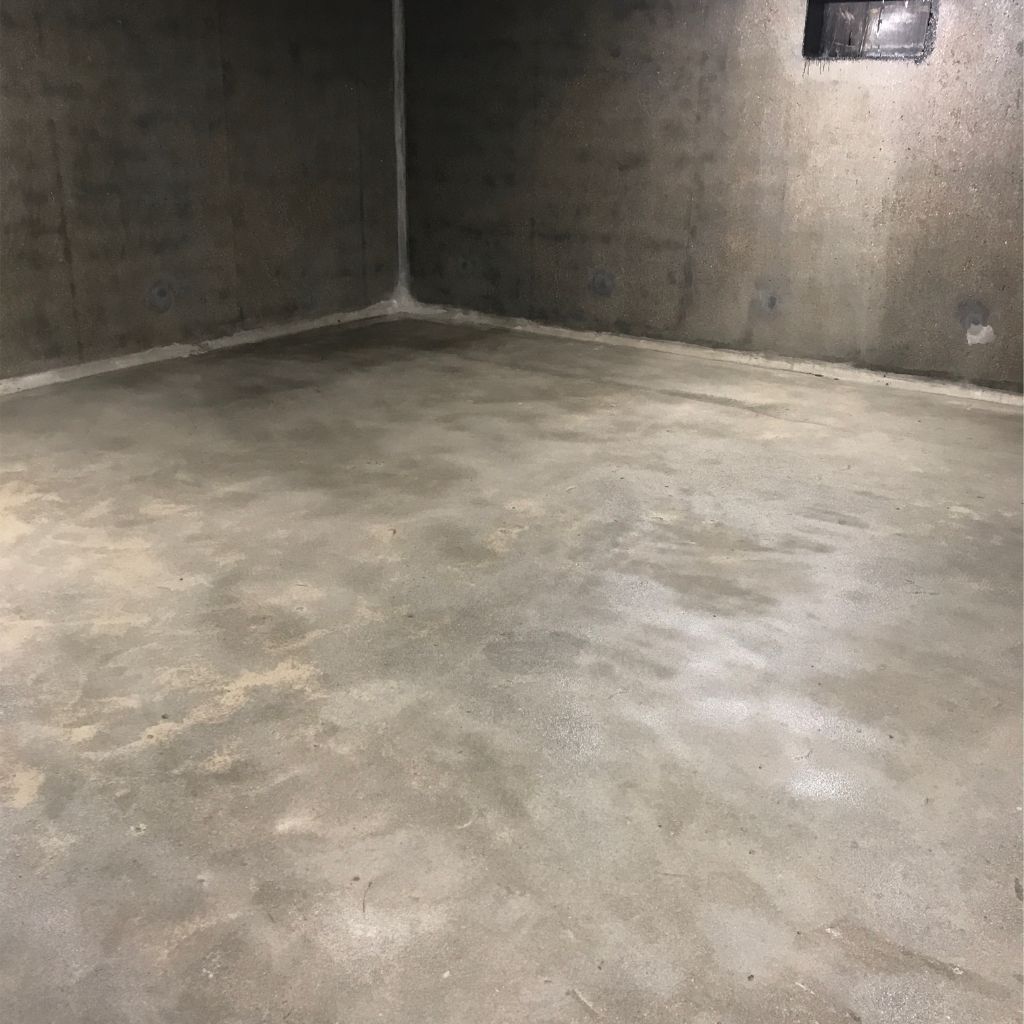

Oui. C’est même le cas le plus courant sur les ouvrages existants, où les parois extérieures sont inaccessibles. Le procédé retenu est alors un revêtement d’imperméabilisation ou d’étanchéité appliqué sur le parement intérieur.
Quelle est la durée de vie d'un cuvelage ?

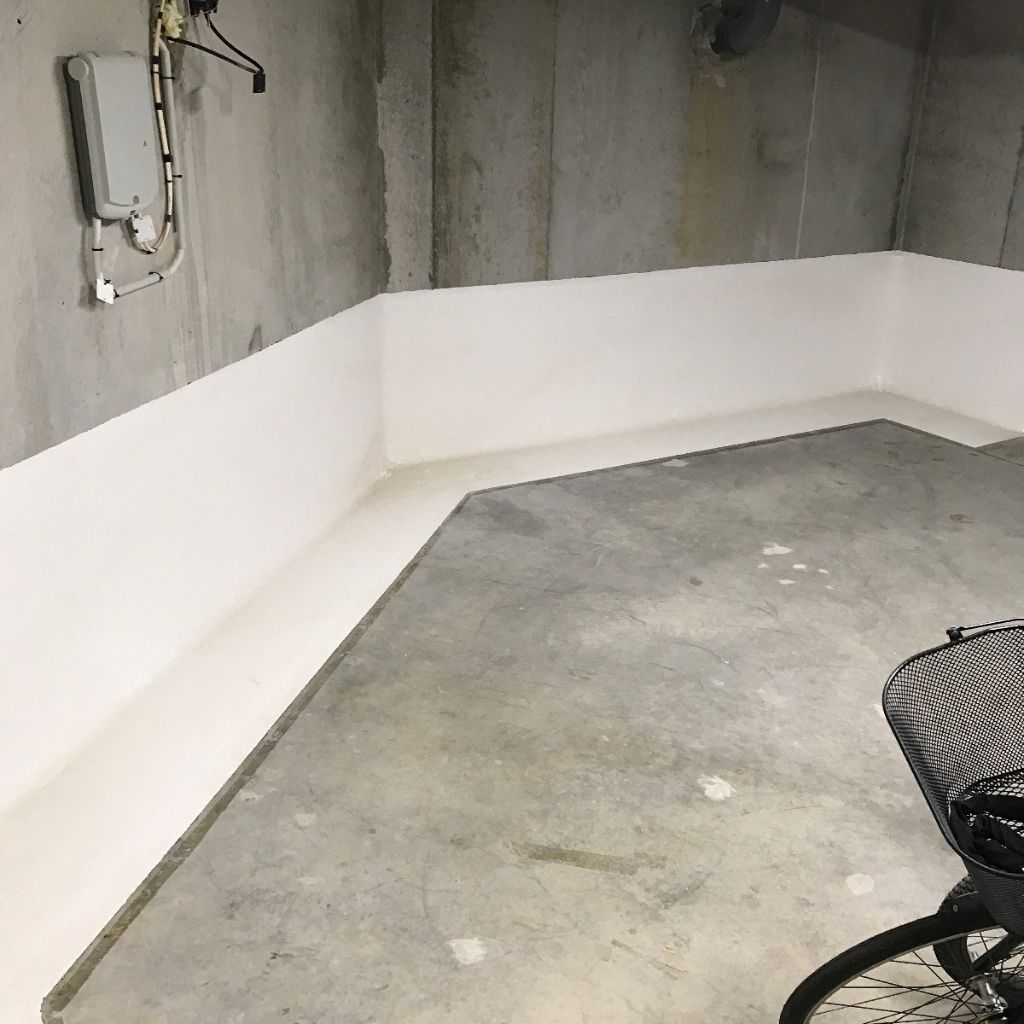

Elle dépend du procédé, de la qualité de mise en œuvre et des conditions d’exploitation. Le facteur le plus déterminant reste le traitement des points singuliers, qui concentrent la grande majorité des désordres observés.
Le NF DTU 14.1 s'applique-t-il aux ouvrages existants ?
Il traite des travaux de cuvelage sans se limiter au neuf. Sur ouvrage existant, ses exigences s’appliquent aux procédés mis en œuvre, mais la définition des données d’entrée, en particulier le niveau de la nappe, demande une reconstitution préalable.
Sources
NF DTU 14.1 « Travaux de cuvelage », version homologuée en octobre 2020, CSTB.
Fascicule 74 du CCTG, « Construction des réservoirs en béton et réhabilitation des réservoirs en béton ou en maçonnerie », arrêté du 7 octobre 2021, publié par l’ASTEE.
