Fascicule 74 du CCTG (2021) :
Guide d'expertise pour l'étanchéité des réservoirs en béton
L'expertise ITS au service de vos projets d'étanchéité
ITS est spécialisée dans les solutions d’étanchéité pour ouvrages hydrauliques conformes au Fascicule 74 du CCTG version 2021. Notre expertise vous permet de bénéficier de solutions adaptées aux dernières exigences réglementaires pour tous vos projets de construction et réhabilitation de réservoirs.
Le Fascicule 74 version 2021 : Ce que vous devez savoir
La version 2021 du Fascicule 74, intitulée « Construction des réservoirs en béton et réhabilitation des réservoirs en béton ou en maçonnerie », constitue le document technique de référence pour tous les professionnels du secteur.
Ce document essentiel guide l’ensemble de nos prestations.
Classification des ouvrages

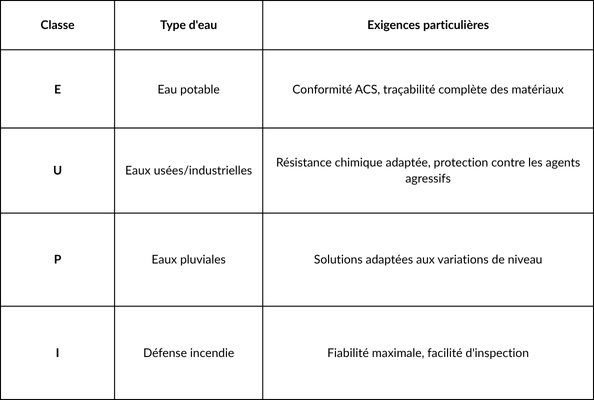

Le Fascicule 74 définit quatre classes d’ouvrages auxquelles nous adaptons nos solutions :
Nouveautés majeures de la version 2021
La mise à jour 2021 apporte plusieurs évolutions significatives :
- – Extension du champ d’application à la réhabilitation d’ouvrages existants
- – Classification plus précise des ouvrages par destination
- – Redéfinition des systèmes d’étanchéité avec nomenclature spécifique
- – Introduction de nouvelles techniques et matériaux
Niveaux d'étanchéité définis par le Fascicule 74 (2021)
Le fascicule distingue trois niveaux d’étanchéité :
- – Niveau 1 : Étanchéité renforcée – Aucune trace d’humidité admise sur la face opposée
- – Niveau 2 : Étanchéité courante – Quelques traces d’humidité tolérées sans écoulement
- – Niveau 3 : Étanchéité de confinement – Limitation des fuites à une valeur admissible
Les 4 procédés d'étanchéité selon le Fascicule 74 (2021)
Avant d’entreprendre toute réparation de fissures, il est crucial de réaliser un diagnostic approfondi. Ce dernier permet de déterminer l’origine et la gravité de la fissuration.
Procédé S : Étanchéité par la structure
L’étanchéité est assurée par la structure en béton elle-même :
S0
Béton standard conforme à l’EN 206/CN
SI
Béton à formulation spécifique pour l’imperméabilisation
- – Rapport E/C ≤ 0,45
- – Teneur en liant ≥ 380 kg/m³
- – Résistance minimale C35/45
SC
Béton avec produits de cristallisation incorporés
- – Additifs spécifiques pour le colmatage des capillaires
- – Auto-cicatrisation pour microfissures ≤ 0,3 mm
Gestion optimisée de la fissuration
- – Calcul précis des sections d’armatures
- – Limitation de l’ouverture des fissures à 0,2 mm (niveau 1)
- – Traitement spécifique des reprises de bétonnage
Procédé R : Étanchéité par revêtements
Le Fascicule 74 distingue trois sous-catégories avec des codifications précises :
R1 : Revêtements d'imperméabilisation
RI : Revêtements d'imperméabilisation hydrauliques
1. RIM : Mortiers hydrauliques modifiés
– Adhérence ≥ 2 MPa
– Épaisseur 3-5 mm
– Application en deux couches minimum
– Pontage des fissures jusqu’à 0,8 mm
2. RIB : Revêtements à base de liants hydrauliques bi-composants
– Flexibilité améliorée par polymères
– Épaisseur 2-3 mm
– Résistance à la fissuration ≥ 0,5 mm
RIS : Revêtements d'imperméabilisation par produits synthétiques
1. RISV : Revêtements synthétiques à base de résines polyvinyle
2. RISE : Revêtements synthétiques à base de résines époxy
3. RISU : Revêtements synthétiques à base de résines polyuréthane
– Classification selon la norme NF EN 1504-2
– Épaisseur selon exposition chimique (0,5-3 mm)
– Exigence de certification ACS pour eau potable
– Tests de vieillissement accéléré obligatoires
R2 : Revêtements d'étanchéité semi-adhérents
1. REA : Revêtements d’étanchéité armés
– Systèmes composites avec armature de renfort
– Épaisseur minimale 2 mm
– Capacité de pontage des fissures classe 4 (≥ 1,25 mm)
2. REB : Revêtements d’étanchéité à base de bitumes modifiés
– Bitumes polymères SBS ou APP
– Applications à chaud ou à froid
– Renforcement par armatures intégrées
R3 : Revêtements par cristallisation
RC : Revêtements à base de cristallisation
1. RCP : Produits de cristallisation pénétrants
– Pénétration dans le béton sur 2 à 5 cm
– Qualification technique spécifique requise
– Auto-cicatrisation jusqu’à 0,4 mm
– Contrôle in situ par carottage
2. RCS : Produits de cristallisation en surface
– Application superficielle
– Protection complémentaire
– Efficacité limitée aux microfissures
Procédé M : Étanchéité par membranes
Le Fascicule 74 (2021) définit trois types de solutions membranaires avec nomenclature spécifique :
M1 : Membranes synthétiques
MS : Membranes synthétiques
1. MSP : Membranes à base de PVC-P
– Épaisseur 1,5-2,5 mm
– Certification eau potable lorsque nécessaire
– Tests de vieillissement accéléré
2. MSE : Membranes à base de polyéthylène (PEHD)
– Résistance chimique supérieure
– Soudures contrôlées par double canal
– Épaisseur ≥ 2 mm pour eaux usées
3. MST : Membranes à base de polyoléfines thermoplastiques (TPO)
– Alternative sans plastifiants
– Meilleures performances environnementales
– Durabilité supérieure en exposition UV
M2 : Géomembranes bitumineuses
MB : Membranes bitumineuses
1. MBP : Membranes bitumineuses protégées
– Systèmes bicouches obligatoires
– Épaisseur totale ≥ 5 mm
– Protection mécanique intégrée
2. MBI : Membranes bitumineuses indépendantes
– Pose libre avec fixation périphérique
– Compartimentage obligatoire
– Protection mécanique rapportée
M3 : Systèmes projetés rapides
MP : Membranes projetées
1. MPU : Membranes à base de polyurée/polyuréa
-Application mécanisée exclusivement
– Prise en quelques secondes
– Adhérence ≥ 2,5 MPa
– Épaisseur contrôlée électroniquement
2. MPP : Membranes à base de polyuréthane projeté
– Temps de prise plus long
– Meilleure compatibilité avec humidité résiduelle
-Épaisseur 2-3 mm
Procédé C : Composites préfabriqués (Nouveauté 2021)
Le Fascicule 74 version 2021 introduit cette nouvelle catégorie avec sa nomenclature :
C1 : Panneaux composites
CP : Panneaux composites préfabriqués
1. CPB : Panneaux composites à base de béton
– Éléments sandwich avec joints spéciaux
– Fixation mécanique et traitement des joints
– Étanchéité intégrée dès fabrication
2. CPS : Panneaux composites à base de matériaux synthétiques
– Assemblage en usine
– Joints préfabriqués
– Installation accélérée
C2 : Coques autoportantes
CA : Coques autoportantes
1. CAB : Coques autoportantes en béton
– Structures préfabriquées monolithiquesµ
– Jonctions par emboîtement et calfeutrement
– Traitement spécifique des traversées
2. CAS : Coques autoportantes synthétiques
– Matériaux composites avancés
– Légèreté et résistance
– Assemblage rapide sur site
Traitement des points singuliers selon nomenclature du Fascicule 74
Joints de construction (JC)
1. JCW : Joints avec waterstop
– Largeur minimale de 20 cm
– Doubles barrières pour ouvrages en eau potable
2. JCI : Joints avec injection préventive
– Système d’injection préinstallé
– Activation après retrait du béton
Traversées et incorporations (TI)
1. TIM : Traversées avec manchons
– Manchons avec collerettes d’ancrage
– Espacement minimal entre traversées : 50 cm
2. TIP : Traversées avec pièces spéciales
– Pièces adaptées aux géométries complexes
– Traitement différencié selon diamètre
Traitement des fissures (TF)
1. TFI : Traitement par injection
– TFIR : Injection de résines
– TFIC : Injection de coulis cimentaires
2. TFP : Traitement par pontage
– Pontage en surface
– Bandes d’étanchéité spécifiques
Services d'expertise pour la conformité au Fascicule 74
Diagnostic et audit d'étanchéité
- – Inspection selon méthodologie normalisée
- – Classification des désordres selon référentiel F74
- – Préconisations hiérarchisées selon niveaux d’étanchéité
- – Estimation budgétaire par procédé
Conception et ingénierie
- – Études spécifiques
– Calculs techniques selon Eurocode 2
– Optimisation des procédés selon destination (E, U, P, I)
– Élaboration des plans d’exécution
Mise en œuvre et contrôle
- – Équipes qualifiées pour chaque procédé (S, R, M, C)
– Supervision des points critiques
– Contrôles conformes aux exigences du chapitre 8 du F74
– Documentation technique selon nomenclature officielle
Maintenance préventive
- – Programmes d’inspection selon recommandations F74
- – Interventions adaptées à chaque procédé
- – Suivi technique selon durée de vie prévisionnelle
– Renouvellement planifié des systèmes
Réhabilitation selon le Fascicule 74 (2021)
Le fascicule introduit une méthodologie complète pour la réhabilitation avec sa propre codification :
Diagnostic spécifique (DS)
1. DSN : Diagnostic non destructif
– Techniques d’investigation sans dégradation
– Cartographie des désordres
2. DSD : Diagnostic destructif
– Prélèvements et analyses en laboratoire
– Carottages et tests de résistance
Solutions de réhabilitation (SR)
1. SRS : Réhabilitation structurelle
– Renforcement préalable à l’étanchéité
– Traitement des armatures corrodées
2. SRE : Réhabilitation étanchéité
– Compatibilité avec support existant
– Techniques spécifiques aux ouvrages anciens
Applications types selon le Fascicule 74 (2021)
Réservoirs d'eau potable (Classe E)
- – Procédés recommandés : SI, SC, RIM, MSP avec ACS
- – Contrôles renforcés selon annexe E du F74
- – Protocole de désinfection obligatoire
- – Traçabilité des matériaux imposée
Stations d'épuration (Classe U)
- – Procédés adaptés : RISE, RISU, MSE, MPU
- – Résistance aux classes d’exposition XA
- – Protection contre H₂S selon annexe U du F74
- – Tests de résistance chimique spécifiques
Bassins d'orage (Classe P)
- – Solutions privilégiées : MSE, MST, MPU, CPB
- – Résistance aux variations importantes de niveau
- – Dimensionnement pour chocs hydrauliques
- – Tests d’étanchéité simplifiés (niveau 3)
Conformité et certifications
- – Respect des normes ISO 9001 pour processus qualité
– Qualifications spécifiques selon annexe Q du F74
– Agréments sanitaires (ACS) pour contact eau potable
– Personnel formé selon référentiels F74 chapitre 9
Développement durable et fascicule 74
- – Durabilité des ouvrages selon annexe D du F74
- – Calcul d’impact environnemental des solutions
– Procédés à faible émission de COV - – Chantiers à impact réduit selon référentiel F74
FAQ : Le Fascicule 74 et vos projets d'étanchéité
Quels ouvrages sont concernés par le Fascicule 74 version 2021?
Tous les réservoirs en béton neufs, mais aussi désormais la réhabilitation des ouvrages existants, qu’ils soient en béton ou en maçonnerie. Cela inclut les châteaux d’eau, réservoirs enterrés,
Comment choisir entre les différents procédés d'étanchéité?
Le choix dépend de multiples facteurs: nature du liquide stocké (classes E, U, P, I), niveau d’étanchéité requis (1, 2, 3), contraintes d’exploitation, budget et délais. Le tableau 4.2 du Fascicule 74 fournit une matrice de sélection précise selon ces critères.
Quelle durée de vie peut-on attendre des différents systèmes?
Le Fascicule 74 définit dans son chapitre 7 des durées de référence: 50 ans pour le Procédé S, 15-30 ans pour le R (selon sous-catégorie), 25-40 ans pour le M et 40 ans pour le C. Ces valeurs sont conditionnées au respect des préconisations de maintenance.
Mon ouvrage date de 1985, peut-il être réhabilité selon le Fascicule 74?
Oui, le chapitre 6 du Fascicule 74 (2021) traite spécifiquement des ouvrages anciens. La procédure commence par un diagnostic (DSN/DSD) suivi d’une stratégie de réhabilitation adaptée (SRS/SRE).
