Qu’est-ce que le vérinage ou levage assisté par ordinateur et pourquoi vériner vos ouvrages béton ?
Qu’est-ce que le vérinage (ou LAO) ?
Le vérinage est une technique de soulèvement et de déplacement des structures en béton à l’aide de vérins hydrauliques. Il permet d’ajuster, de modifier ou de démolir de manière contrôlée des ouvrages en béton sans altérer leur intégrité structurelle. Cette méthode précise et sécurisée est particulièrement employée dans le cadre de réhabilitations ou d’adaptations de bâtiments et d’infrastructures. Le vérinage technique repose sur l’utilisation de vérins hydrauliques positionnés stratégiquement sous la structure concernée. En exerçant une poussée verticale ou horizontale, ces vérins permettent de soulever ou de translater l’ouvrage avec une précision millimétrique.
- – Le changement d’appuis
- – La réfection de bossages
- – La décharge d’ouvrages pour soulager les aciers existants
- – La levée de dalle béton,
- – La modification de structure béton,
- – Le réajustement de bâtiments,
- – Le déplacement de structures imposantes,
- – La démolition contrôlée.
Dans quel cas vériner un ouvrage béton ?
Le vérinage est une solution indispensable pour de nombreux projets en génie civil, notamment lorsqu’il est nécessaire de changer des appuis glissants, de modifier ou de renforcer une structure existante. Voici les principales situations qui justifient son recours :
- – Changement d’appui : Lorsque les appuis d’une structure en béton doivent être modifiés ou remplacés en raison d’usure, de tassements différentiels ou d’adaptations structurelles, le vérinage permet de libérer la charge sur les appuis existants pour en faciliter le remplacement et souvent refaire les bossages.
- – Renforcement structurel : Lorsque la stabilité d’un ouvrage en béton est compromise par des déformations ou des charges supplémentaires, le vérinage permet de soulager la contrainte dans les aciers existants avant l’ajout de renforts.
- – Modification de bâtiments : Lors de réaménagements urbains ou industriels, certaines structures en béton doivent être levées ou déplacées pour intégrer de nouveaux agencements.
- – Démolition contrôlée : Le vérinage permet de fragiliser une structure par segments avant de la démolir, réduisant ainsi les risques d’effondrement non contrôlé.
- – Correction de défauts : Un affaissement de terrain ou une mauvaise mise en œuvre peuvent entraîner des désordres structurels. Le vérinage permet alors un réajustement de la structure sans déconstruction totale.
- – Réhabilitation de ponts et viaducs : Dans le cadre de travaux de modernisation ou de réparation, le vérinage est utilisé pour réhausser certaines parties de l’ouvrage afin d’améliorer la répartition des charges.
Processus de vérinage : étapes clés de l’opération
La mise en œuvre du vérinage réclame une expertise pointue et une planification rigoureuse pour assurer la sécurité de l’ouvrage et des intervenants. Voici les étapes principales :
1. Diagnostic et étude structure

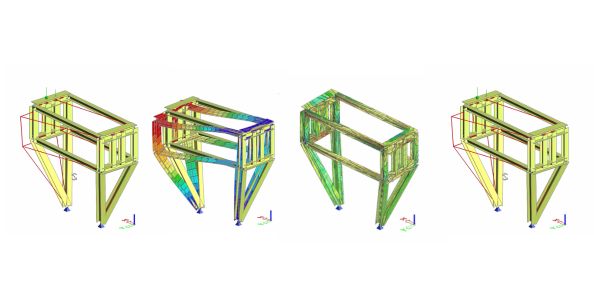

Avant toute intervention, une étude approfondie de la structure est réalisée pour déterminer les charges, la nature du béton, et les contraintes des éléments recevant le déplacement de ces charges. Cette phase inclut des modélisations et des calculs de descente de charges pour identifier les points d’appui optimaux. Il faut prendre soin de vérifier la capacité résistante de la structure avec l’injection des efforts de vérinage.
L’étude structure permet de fixer le déplacement final visé, les efforts à injecter, les paliers de vérinage et le dimensionnement de la structure provisoire (chevalet, tabouret, nouvelles fondations ou reprises en sous-œuvre).

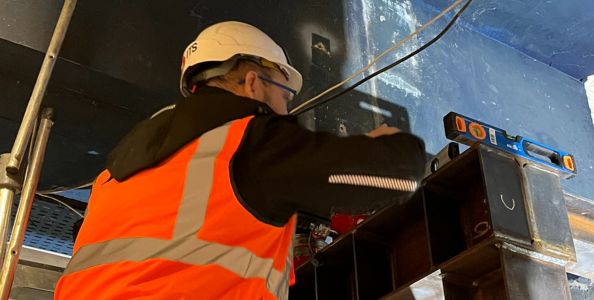

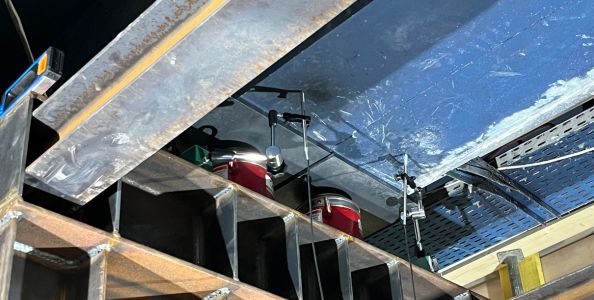

2. Mise en place des dispositifs de vérinage

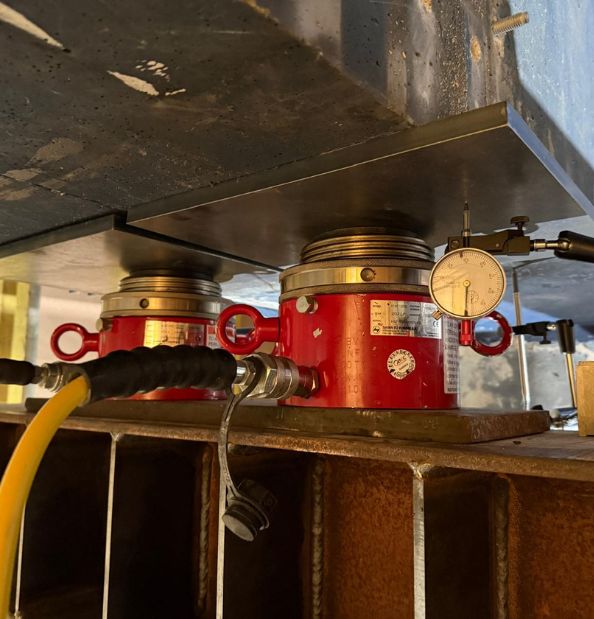

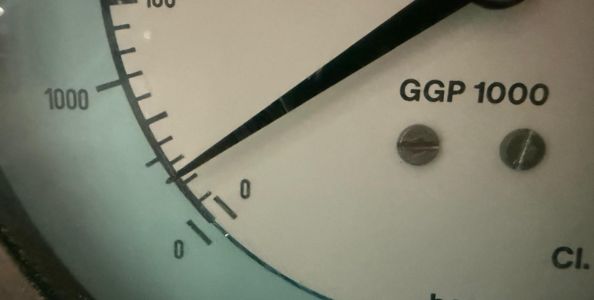

Un levage assisté par ordinateur ou vérinage nécessite souvent la mise en place d’une structure provisoire visant à renforcer la structure existante pour recevoir les efforts injectés. Les vérins hydrauliques sont installés stratégiquement et les coefficients de sécurité sont soigneusement déterminés de manière à ce qu’en cas de panne de vérin, le cheminement des efforts soit sécurisé. On retient fréquemment un coefficient de sécurité de 1,3 mais celui-ci doit être soigneusement déterminé car il n’est valable qu’à partir de 4 vérins, ce qui sous-entend qu’en cas de panne d’un vérin, les 3 autres (et la structure les recevant) peuvent reprendre l’effort résiduel. Selon l’opération, il peut s’agir de vérins de levage (pour la levée de dalle béton) ou de vérins de poussée (pour un déplacement horizontal). La mise en place des capteurs demande une réflexion poussée afin d’être en mesure de fixer une valeur de référence dans le cadre du suivi du vérinage.
3. Phase de levage ou de déplacement
L’activation des vérins est réalisée de manière synchronisée pour assurer une montée homogène et éviter toute torsion ou fissuration de la structure. Cette phase est pilotée par des systèmes de contrôle électronique garantissant une précision au millimètre.
4. Stabilisation et mise en charge
Une fois l’ouvrage positionné selon les besoins du projet, des dispositifs de soutien provisoires (comme des cales ou des étais) sont installés pour maintenir la structure en place avant d’effectuer les éventuels travaux de consolidation.
5. Finalisation et retrait des vérins
Après vérification de la stabilité et de la bonne répartition des charges, les vérins sont progressivement dépressurisés et retirés. L’ouvrage peut alors être utilisé selon sa nouvelle configuration.
Le vérinage est une technique incontournable pour la gestion et la transformation des ouvrages en béton. Qu’il s’agisse d’une démolition contrôlée, d’un renforcement structurel ou d’un simple réajustement, cette méthode garantit une intervention précise et sécurisée mais nécessite un savoir-faire très pointu, tant au niveau des études que de la mise en œuvre.
