Pianotage de dalle : causes, dangers et solutions de renforcement

Le "pianotage" : qu’est-ce que c’est ?

Le « pianotage » d’une dalle en béton est un phénomène de déformation qui se traduit par un mouvement anormal des planchers ou dallages sous l’effet des charges et des sollicitations mécaniques. Ce défaut structurel peut affecter les dalles de béton armé et se manifeste par un soulèvement ou un fléchissement des bords de la dalle, générant des fissures et une perte de planéité.

Il concerne principalement les dallages industriels et les planchers en béton, mais peut également toucher les ouvrages de gros-œuvre, notamment ceux exposés à des variations de charges ou à des conditions environnementales extrêmes ou des dalles de parking soumises à fort trafic.

Les causes d’instabilité d’une dalle en béton

Le pianotage d’une dalle en béton peut être provoqué par plusieurs facteurs :

Une conception ou une mise en œuvre défaillante

– Insuffisance d’armatures : un treillis soudé ou des poutrelles mal dimensionnées peuvent entraîner une mauvaise répartition des charges.
– Mauvaise dimensionnement de dalle : une dalle trop fine ne supporte pas correctement les efforts de compression et de traction et va se déformer sous le passage des véhicules
– Mauvaise capacité portante du sol sous dallages

Une mauvaise qualité des matériaux

– Béton mal dosé : un dosage inadéquat en ciment ou en eau altère la résistance mécanique.
– Utilisation d’agrégats non conformes : des granulats inadaptés peuvent favoriser la fissuration.

Des phénomènes physiques et climatiques

– Dilatation thermique : les variations de température entraînent des mouvements de contraction et d’expansion du béton.
– Mauvaise implantation des joints de dilatation : des joints mal placés favorisent l’apparition de fissures, par exemple un joint entre une dalle et une poutre ne vont pas subir les mêmes déformations sous le passage des véhicules du fait des rigidités différentes.
– Humidité excessive et défaut d’étanchéité : une mauvaise protection contre l’eau fragilise la structure.

Risques pour la sécurité et la productivité

Un pianotage excessif d’une dalle peut entraîner de graves conséquences, tant pour la sécurité des personnes que pour l’efficacité des infrastructures concernées.

Conséquences sur la sécurité

– Risques de chutes et d’accidents : une dalle instable représente un danger pour les ouvriers et utilisateurs.
– Affaissement progressif de la structure : les charges mal réparties peuvent déstabiliser l’ensemble de l’ouvrage.
– Dégradations des revêtements de sol : le décollement des chapes et revêtements favorise les accidents.

Impact sur la productivité et les coûts

– Arrêts de chantier ou de production : une dalle en mauvais état peut exiger des interventions urgentes et dégrader les roues des engins utilisateurs ou perturber le passage des robots d’entreposage.
– Coûts de maintenance et de réparation élevés : des interventions correctives coûteuses peuvent être nécessaires.
– Perte de conformité réglementaire : une dalle défectueuse peut entraîner des sanctions ou la fermeture d’un site.

Techniques de diagnostic et solutions de renforcement

Diagnostic de la dalle

Pour résoudre le problème du pianotage, un diagnostic précis est indispensable :

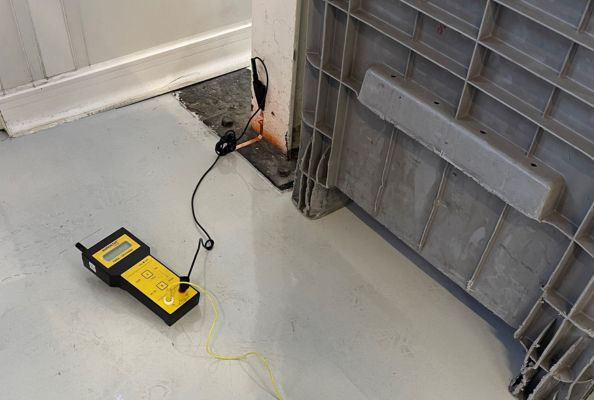

– Analyse visuelle et instrumentale : repérage des fissures et des zones instables.
– Tests de compression et de flexion : évaluation de la résistance mécanique du béton.
– Essais géotechniques sous dallage : vérifier la capacité résistante du sol
– Contrôle des armatures : vérification de l’état du treillis soudé, des armatures, de leurs sections et de leur position.
– Vérification de la flèche : vérification de la flèche théorique selon le ferraillage constaté ( à l’Eurocode et au BAEL (flèche nuisible)).

Solutions de réparation pianotage

Cas d’un déficit de capacité portante de sol : Injection de résine ou de micropieux

– Stabilisation des vides : injection de résines expansives sous dallage pour améliorer son appui en cas de déficit géotechnique
– Renforcement localisé : réalisation de micropieux sous dallage

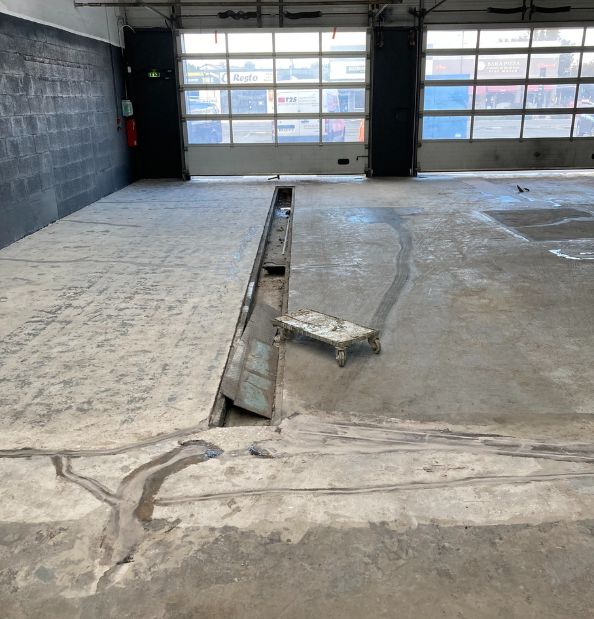

– Réfection du joint en adéquation avec les contraintes de trafic (joint à peigne, couvre-joint…)

Cas d’une déformation de plancher intermédiaire :

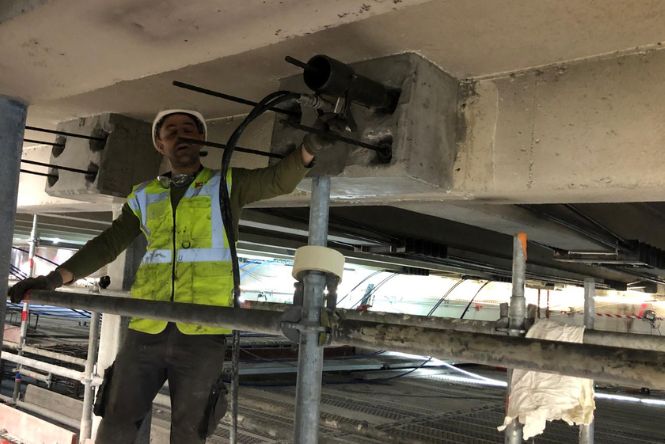

– Renforcement : augmenter la rigidité par collage de profilés métalliques (« tôles collées » encore appelé procédé L’Hermite) permettant d’augmenter l’inertie.
– Précontrainte additionnelle : la précontrainte additionnelle permet de fortement réduire les déformation et presque bloquer la flèche
– Amélioration du dispositif de dilatation : Mise en place de joint à peigne (joint cantilever) en adéquation avec les contraintes d’utilisation

Le pianotage de dalle est un problème sérieux qui peut compromettre la stabilité et la sécurité d’un ouvrage en béton. Son diagnostic précoce est essentiel pour limiter les dégradations et garantir la durabilité de la structure. Les solutions de renforcement doivent être adaptées à chaque situation. Une bonne conception initiale et un choix judicieux des matériaux restent les meilleures préventions contre ce phénomène.
