Parking Charles Lorilleux : Renforcement structurel de poutres en béton armé par post contrainte externe.
En 2023, ITS Travaux Spéciaux est intervenue sur le parking Charles Lorilleux, à Puteaux, pour le renforcement structurel des poutres en béton armé dont la capacité portante devait être restaurée. La solution retenue est la précontrainte additionnelle par câbles extérieurs, aussi appelée précontrainte externe ou post-contrainte : des câbles ancrés aux extrémités des poutres et déviés au droit des appuis intermédiaires réintroduisent des efforts permanents de compression dans la structure existante.
Ouvrage : Parking sous-terrain
Lieu : Puteaux, Île-de-France
Technique : Renforcement par post-contrainte externe
Mission : Dimensionnement, note d’exécution, travaux
Contexte : Site en exploitation avec un déficit de capacité portante des poutres du parking
Année : 2023
Pourquoi renforcer les poutres d'un parking en béton armé ?
Un parking en superstructure béton repose sur des poutres continues qui travaillent en flexion sur plusieurs travées. Lorsque ces poutres présentent des flèches marquées et une fissuration évolutive, la question posée au gestionnaire n’est plus esthétique : elle porte sur la capacité portante réelle de la structure et sur la poursuite de l’exploitation.
À Puteaux, la réponse devait répondre à trois contraintes simultanées : restaurer les performances structurelles des poutres, limiter l’emprise des travaux dans un ouvrage en service, et maintenir le parking accessible pendant l’intervention.
Précontrainte additionnelle : en quoi consiste la technique ?

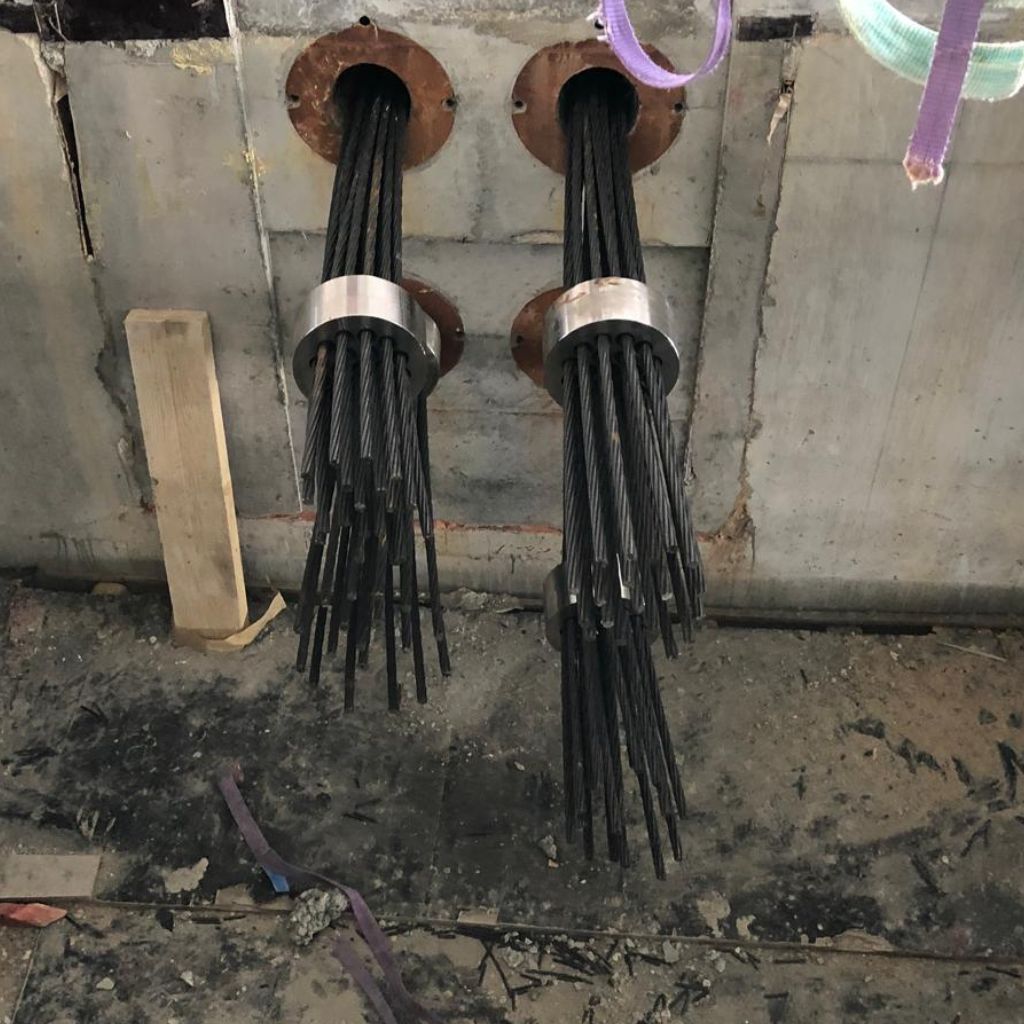

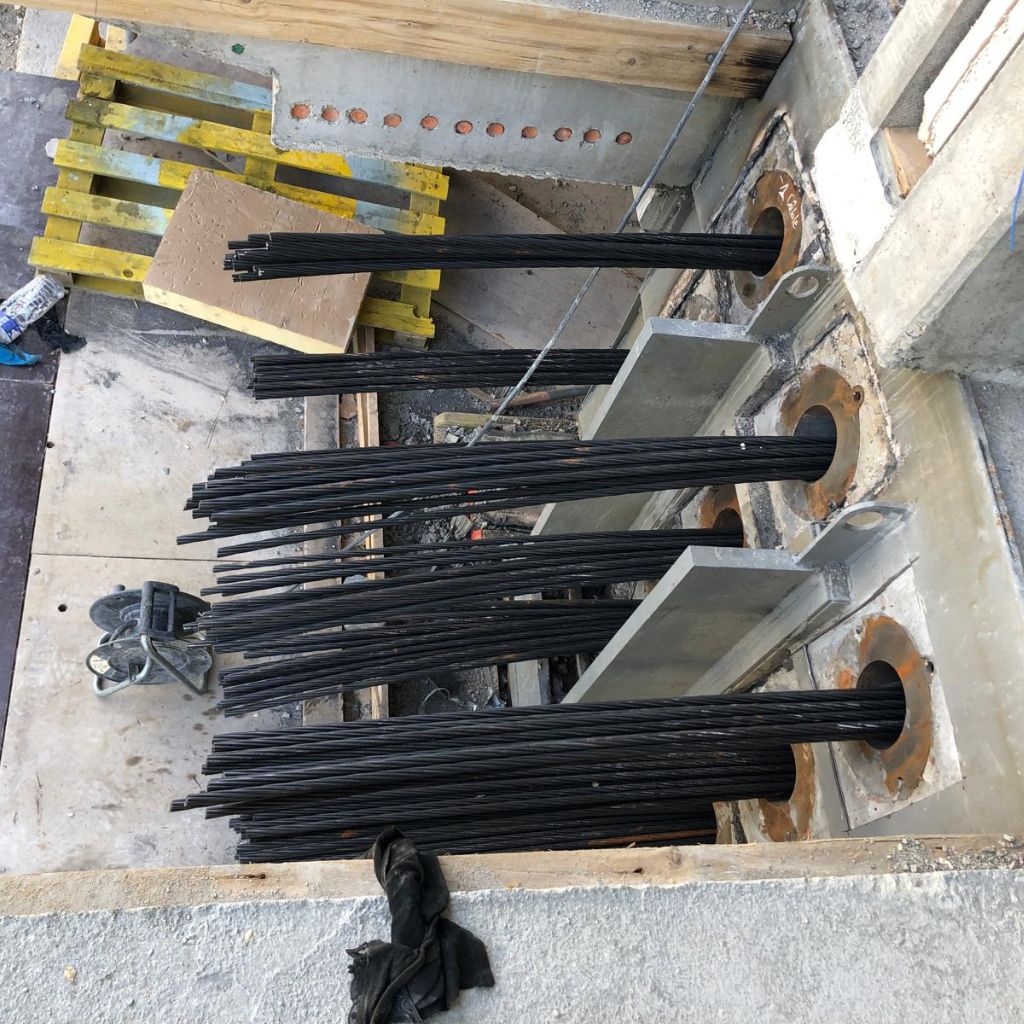

La précontrainte additionnelle a été retenue pour sa capacité à introduire des efforts permanents de compression dans une structure existante, sans reprise en sous-œuvre ni ajout de charge significative. Le système est constitué de câbles extérieurs ancrés aux extrémités des poutres et déviés au droit des appuis intermédiaires au moyen de selles métalliques (déviateurs). Cette configuration permet d’optimiser le tracé des câbles et de reprendre les efforts de flexion sur les différentes travées.

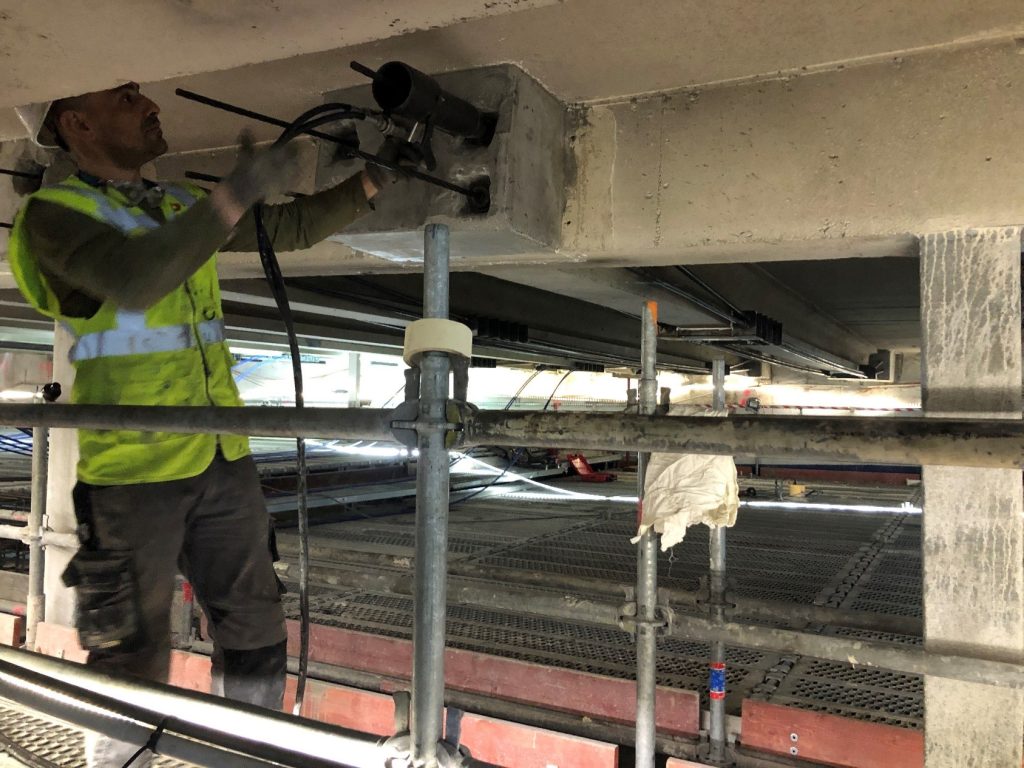

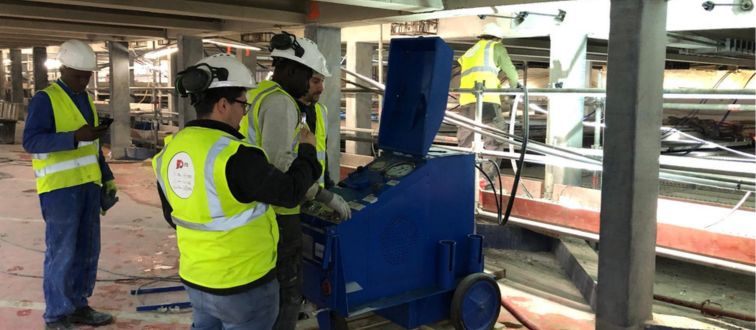

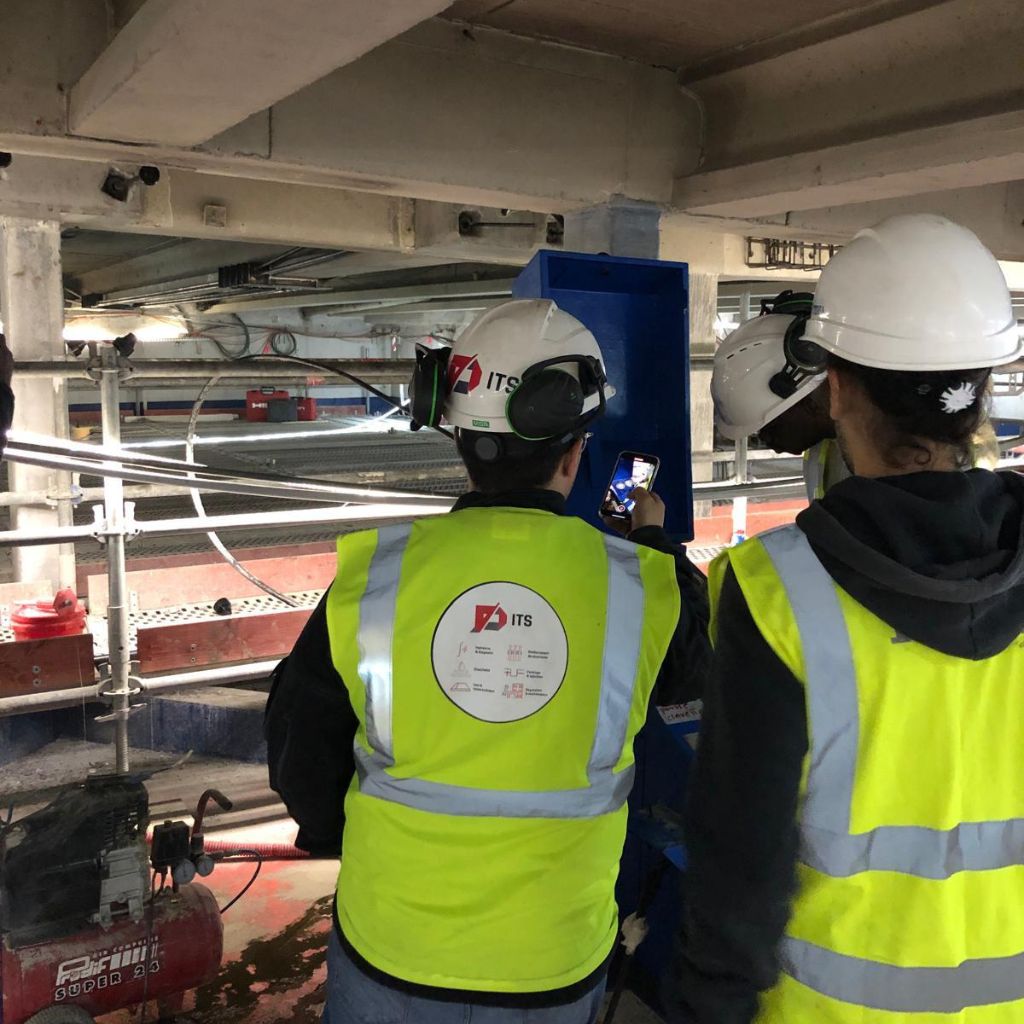

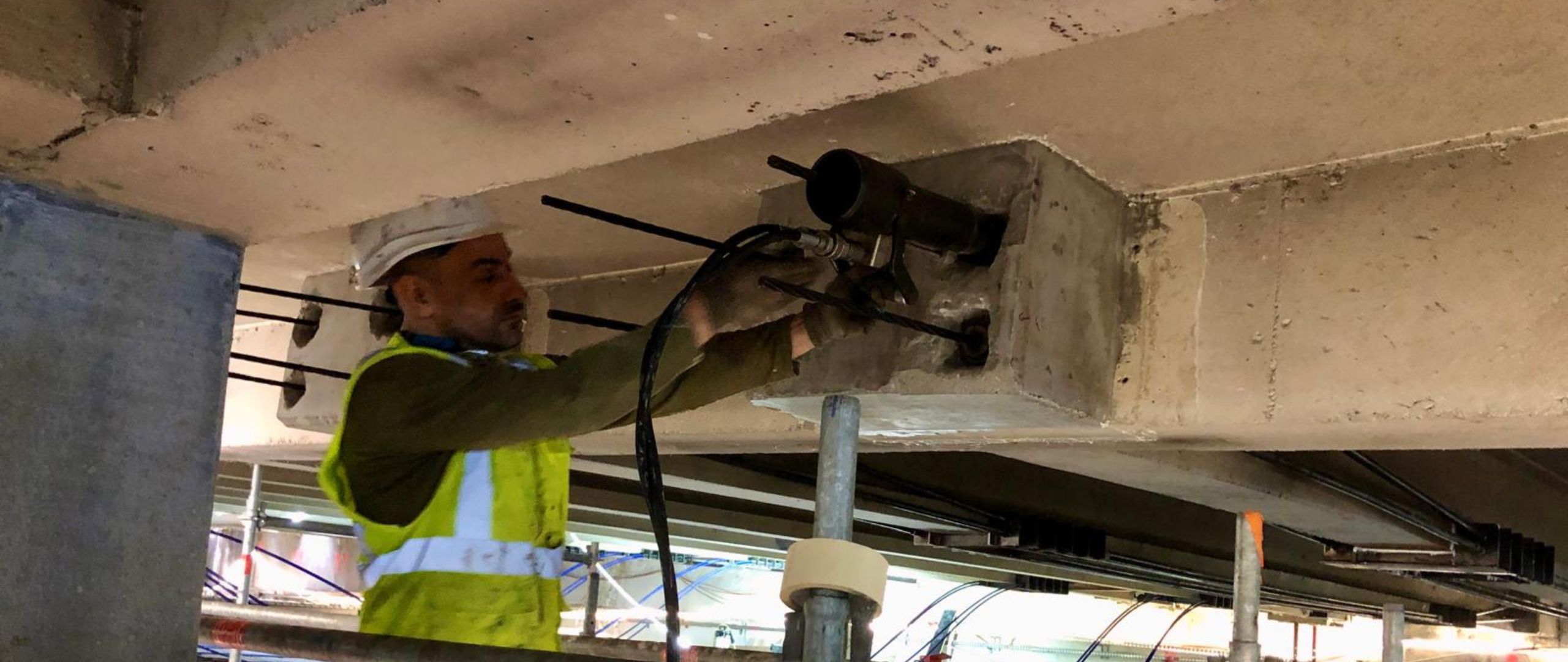

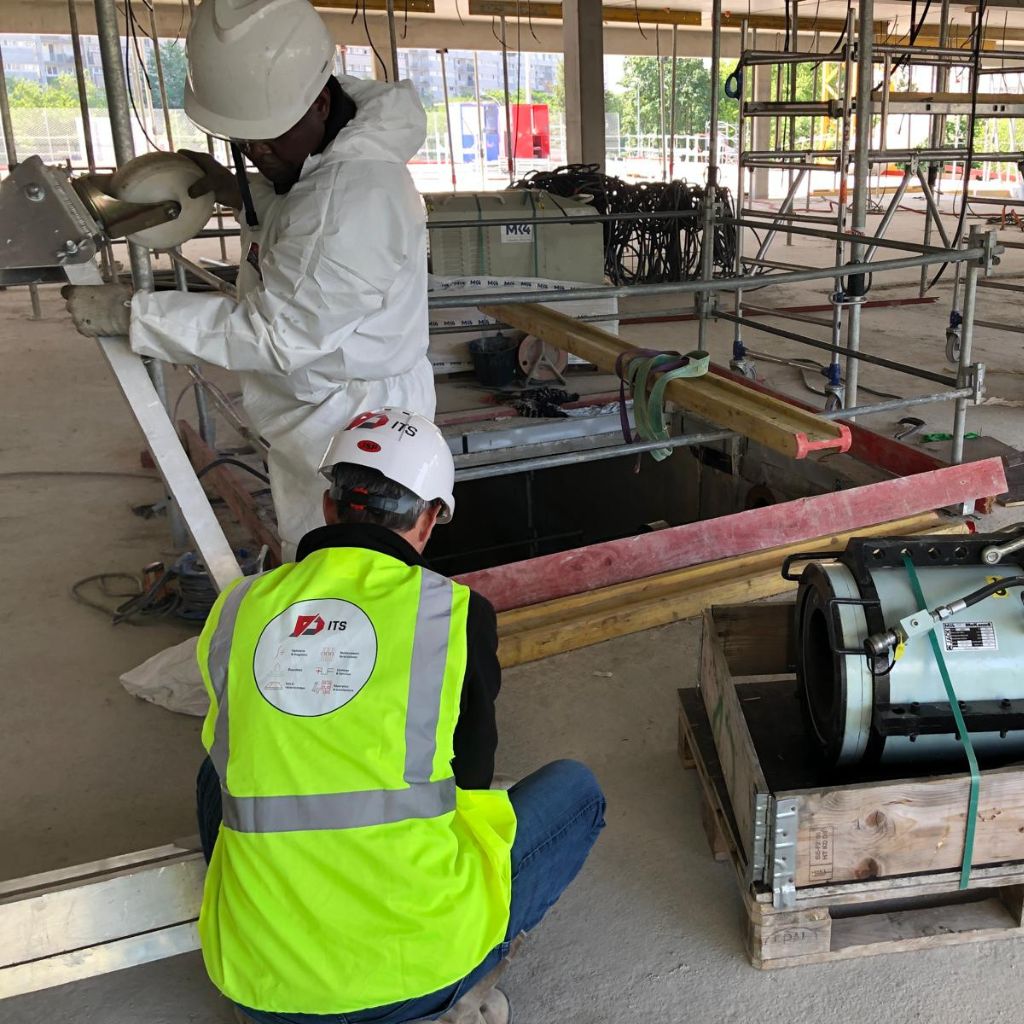

Après installation des ancrages et des déviateurs, les câbles sont mis en tension de manière contrôlée à l’aide de vérins hydrauliques. La montée en tension est suivie pas à pas, ce qui permet de vérifier le comportement réel de la structure au fur et à mesure de la reprise des efforts.
Quels résultats après un renforcement par précontrainte externe ?
L’opération a permis de restaurer les performances structurelles des poutres, de réduire les flèches et la fissuration, et de prolonger la durée de service de l’ouvrage. Le parking est resté exploitable pendant toute la durée du chantier.
Quel diagnostic structurel avant un renforcement par précontrainte ?
Le renforcement par post-contrainte externe n’a de sens qu’à partir d’un diagnostic structurel fiable : identification du mécanisme de dégradation, évaluation de la capacité portante résiduelle, dimensionnement de l’effort de précontrainte à réintroduire. C’est cette chaîne, du diagnostic au dimensionnement puis à la mise en œuvre, qui conditionne la performance du renforcement.
